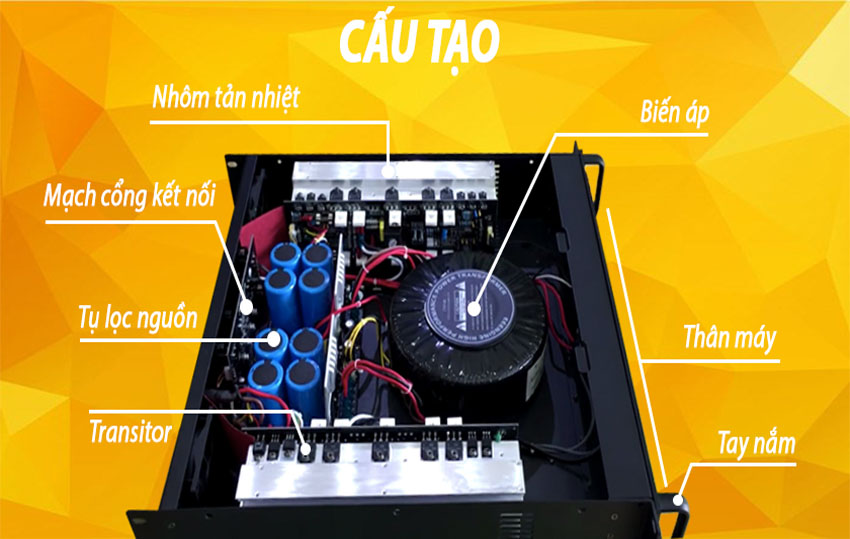

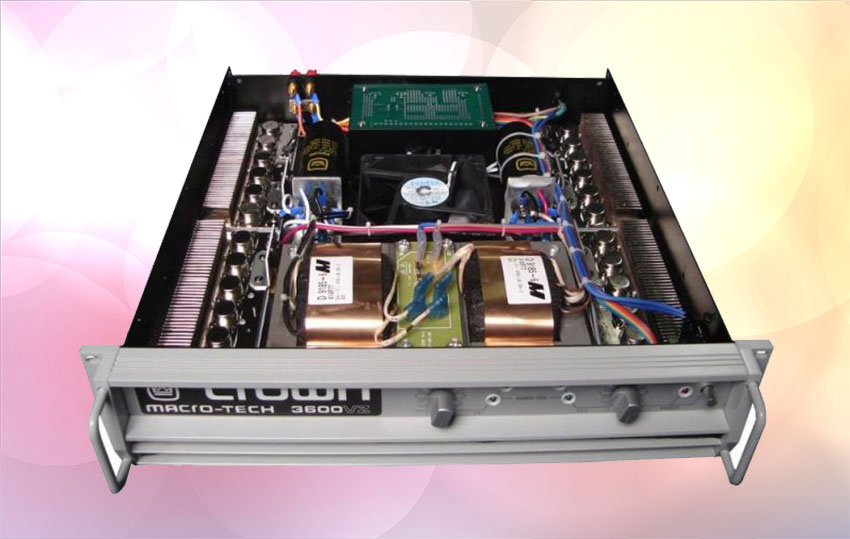

1. Nguồn cấp điện (Power Supply)
Nguồn cấp điện đóng vai trò quan trọng trong việc cung cấp năng lượng cho toàn bộ hệ thống cục đẩy công suất. Đây là bộ phận chuyển đổi dòng điện từ nguồn điện lưới (AC) hoặc nguồn DC sang nguồn điện phù hợp với yêu cầu của các mạch bên trong cục đẩy. Các loại nguồn cấp điện phổ biến có thể là:
- Nguồn AC-DC: Nguồn AC từ lưới điện sẽ được chỉnh lưu thành nguồn DC qua mạch chỉnh lưu và lọc. Sau đó, nguồn DC này sẽ được cung cấp cho các mạch khuếch đại.
- Nguồn DC trực tiếp: Một số ampli có thể dùng nguồn DC riêng biệt để cung cấp điện cho các bộ khuếch đại công suất.
Nguồn cấp điện phải được thiết kế đủ mạnh để cung cấp công suất cho các mạch khuếch đại mà không bị quá tải, đảm bảo hoạt động ổn định.
.jpg)
2. Mạch tiền khuếch đại (Pre-Amplifier Circuit)
Mạch tiền khuếch đại có nhiệm vụ nhận tín hiệu đầu vào từ các thiết bị nguồn (như micro, mixer) và khuếch đại tín hiệu đó lên mức đủ mạnh để có thể tiếp tục xử lý trong các mạch khuếch đại công suất. Tín hiệu đầu vào thường rất yếu (ví dụ, tín hiệu từ micro hoặc thiết bị phát sóng), vì vậy cần được khuếch đại trước khi đưa vào mạch khuếch đại chính.
Mạch tiền khuếch đại có thể sử dụng các linh kiện như:
- Transistor: Transistor là linh kiện chủ yếu trong các mạch khuếch đại tín hiệu nhỏ, giúp khuếch đại tín hiệu âm thanh mà không làm biến dạng nhiều.
- IC tiền khuếch đại: Các mạch IC được thiết kế đặc biệt cho việc khuếch đại tín hiệu âm thanh có thể được sử dụng trong các ampli nhỏ gọn.

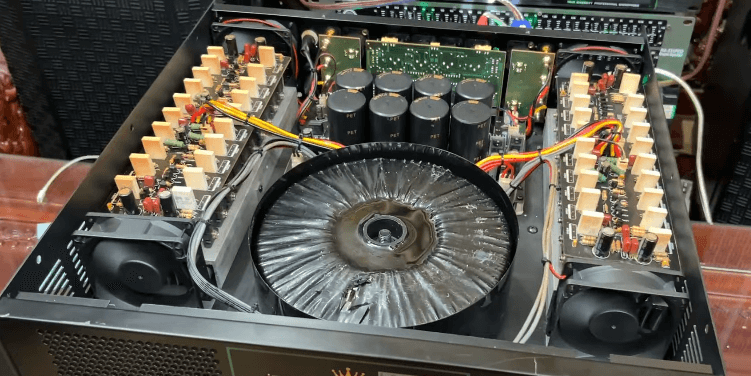

3. Mạch khuếch đại công suất (Power Amplification Circuit)
Đây là phần quan trọng nhất của cục đẩy công suất, chịu trách nhiệm khuếch đại tín hiệu điện từ mức yếu lên mức công suất đủ lớn để điều khiển loa. Mạch khuếch đại công suất có thể sử dụng các linh kiện khác nhau như:
- Transistor: Transistor trong mạch khuếch đại công suất giúp khuếch đại tín hiệu điện một cách hiệu quả, tuy nhiên, nó có thể tạo ra nhiệt độ cao khi hoạt động.
- MOSFET: Một số cục đẩy công suất hiện đại sử dụng MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) để khuếch đại tín hiệu. MOSFET có ưu điểm là độ méo tín hiệu thấp, độ ổn định cao và khả năng hoạt động hiệu quả ở các tần số cao.
- BJT: BJT (Bipolar Junction Transistor) là một loại transistor khác thường được sử dụng trong các mạch khuếch đại công suất do khả năng cung cấp công suất cao và độ tuyến tính tốt.
Mạch khuếch đại công suất cần được thiết kế để khuếch đại tín hiệu mà không làm tăng độ méo hay tiếng ồn, đồng thời duy trì khả năng ổn định nhiệt độ trong suốt quá trình hoạt động.
4. Mạch điều khiển và bảo vệ (Control and Protection Circuit)
Để bảo vệ thiết bị khỏi những sự cố có thể xảy ra, như quá tải công suất, quá nhiệt, hoặc ngắn mạch, cục đẩy công suất thường tích hợp các mạch điều khiển và bảo vệ. Các mạch này thực hiện các chức năng sau:
- Bảo vệ quá nhiệt: Khi nhiệt độ của mạch khuếch đại vượt quá mức an toàn, mạch bảo vệ sẽ tự động tắt thiết bị để tránh hư hỏng.
- Bảo vệ ngắn mạch: Nếu có sự cố ngắn mạch ở đầu ra, mạch bảo vệ sẽ ngắt kết nối để bảo vệ mạch khuếch đại khỏi bị hỏng.
- Bảo vệ quá tải: Khi cục đẩy công suất bị quá tải, mạch bảo vệ sẽ tắt ampli hoặc giảm công suất đầu ra.
- Điều khiển âm lượng và tần số: Các mạch này cũng có thể được sử dụng để điều chỉnh mức âm lượng và cân bằng âm thanh (tần số cao/thấp) để người dùng dễ dàng tinh chỉnh âm thanh theo sở thích.
5. Tụ lọc và mạch lọc (Capacitors and Filter Circuit)
Các tụ điện và mạch lọc giúp loại bỏ nhiễu và ổn định nguồn điện cung cấp cho các mạch khuếch đại. Tụ lọc giúp giữ điện áp ổn định và giảm sóng nhiễu, đồng thời hỗ trợ khuếch đại tín hiệu một cách hiệu quả.
Tụ điện còn có vai trò quan trọng trong việc loại bỏ các tần số không mong muốn (nhiễu cao tần) qua các mạch lọc, từ đó cải thiện chất lượng âm thanh đầu ra.

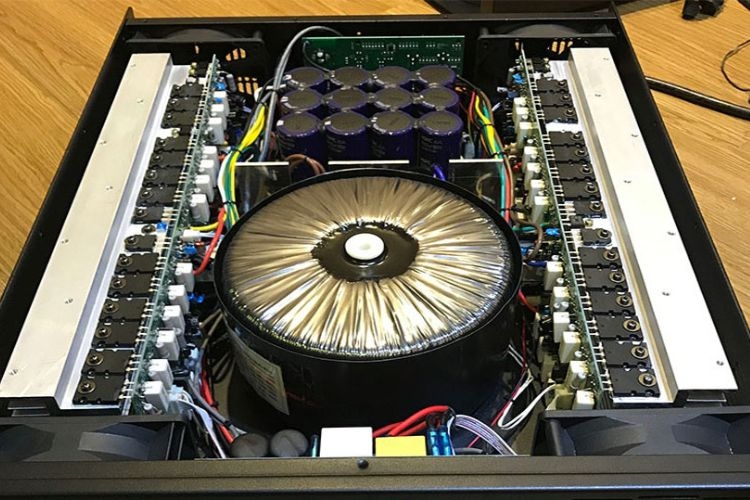

6. Tản nhiệt (Heat Sink)
Trong quá trình hoạt động, các linh kiện điện tử trong cục đẩy công suất, đặc biệt là các transistor và MOSFET trong mạch khuếch đại, sẽ sinh ra một lượng nhiệt đáng kể. Nếu không có hệ thống tản nhiệt hiệu quả, các linh kiện này có thể bị quá nhiệt, dẫn đến giảm tuổi thọ hoặc hư hỏng.
Tản nhiệt giúp duy trì nhiệt độ của các linh kiện trong mức an toàn, bảo đảm cho cục đẩy công suất hoạt động ổn định và bền lâu. Tản nhiệt có thể là các bộ tản nhiệt bằng nhôm hoặc các hệ thống làm mát chủ động như quạt làm mát.
Xem thêm:
TOP 5 thương hiệu cục đẩy công suất nổi tiếng tại Việt Nam
Làm sao để kết nối cục đẩy với loa và các thiết bị khác?
Cách chọn mua cục đẩy công suất phù hợp với dàn âm thanh
Cục đẩy công suất là một thiết bị phức tạp với nhiều thành phần phối hợp chặt chẽ để thực hiện nhiệm vụ khuếch đại tín hiệu âm thanh từ một nguồn phát nhỏ đến một mức công suất đủ lớn để điều khiển loa.
