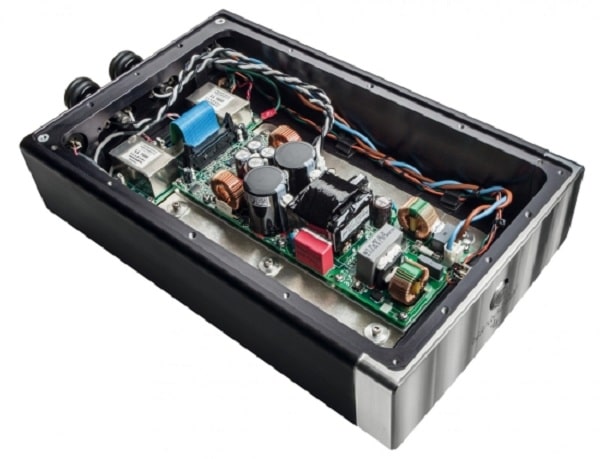

Mạch Class D Là Gì?
Mạch class D là một loại mạch khuếch đại âm thanh, đặc trưng bởi phương pháp hoạt động sử dụng kỹ thuật điều chế độ rộng xung (Pulse Width Modulation - PWM) và chuyển mạch nhanh giữa các trạng thái bật và tắt của các transistor công suất. Đây là một trong những loại mạch khuếch đại có hiệu suất năng lượng cao nhất, giúp giảm thiểu năng lượng bị tiêu tán dưới dạng nhiệt và cho phép thiết kế các bộ khuếch đại nhỏ gọn hơn.
Nguyên Lý Hoạt Động Của Mạch Class D
Mạch class D hoạt động bằng cách chuyển đổi tín hiệu âm thanh đầu vào thành một chuỗi các xung có độ rộng thay đổi, tương ứng với biên độ của tín hiệu âm thanh. Các xung này sau đó điều khiển các transistor công suất, thường là MOSFET, để chúng hoạt động ở chế độ bật-tắt hoàn toàn. Khi một transistor bật, dòng điện chạy qua loa, và khi tắt, dòng điện ngừng chảy. Nhờ vào việc bật-tắt nhanh chóng, mạch class D giảm thiểu năng lượng bị mất mát dưới dạng nhiệt.

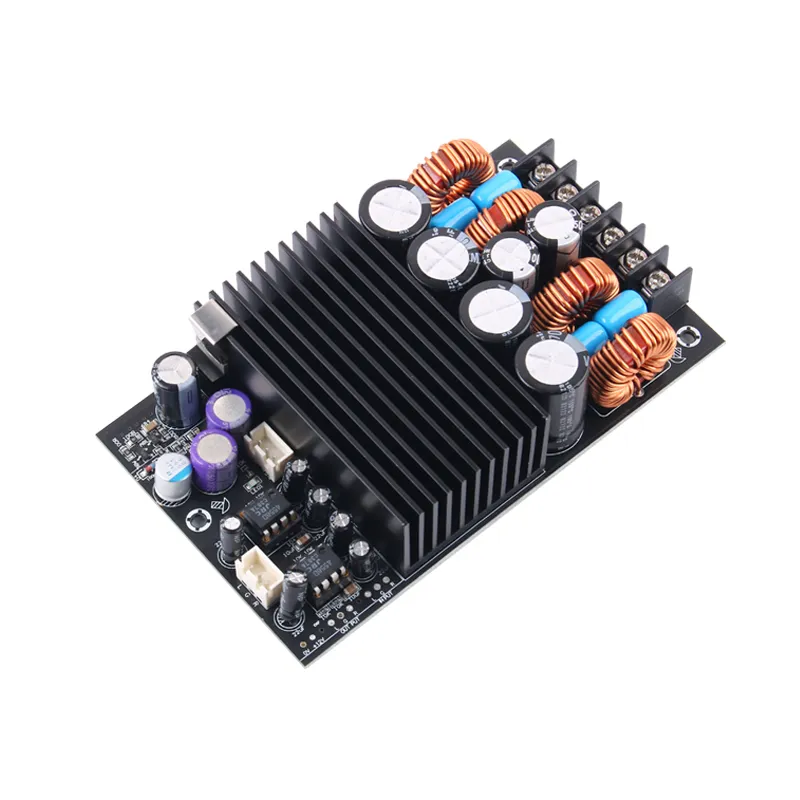

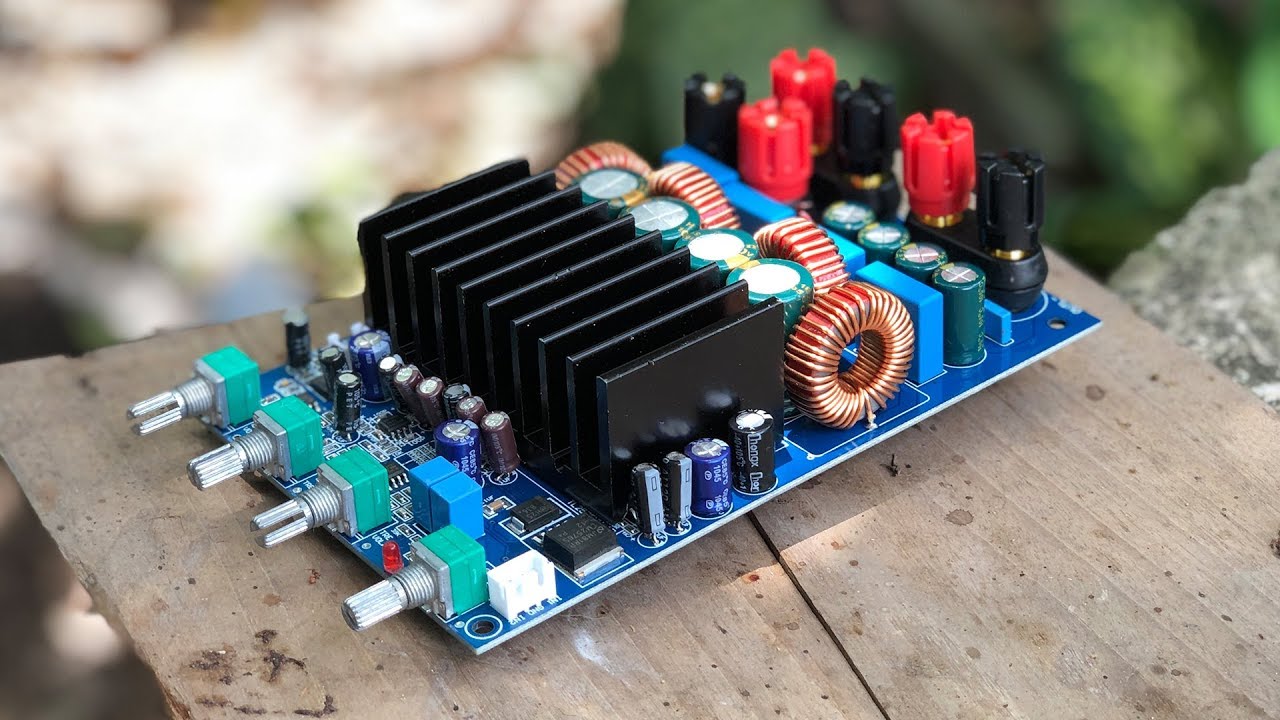

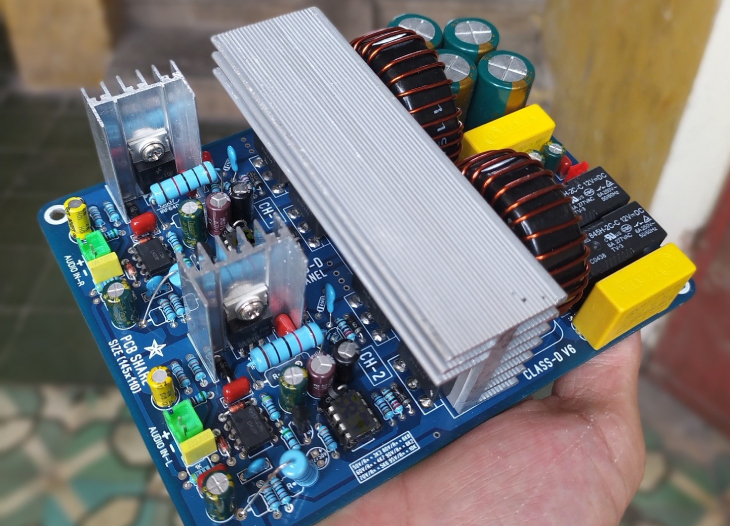

Cấu Trúc Của Mạch Class D
Mạch class D thường bao gồm các thành phần chính sau:
- Bộ chuyển đổi PWM: Chuyển đổi tín hiệu âm thanh đầu vào thành tín hiệu điều chế độ rộng xung.
- Bộ điều khiển transistor: Điều khiển các transistor công suất để chúng bật và tắt theo tín hiệu PWM.
- Transistor công suất (MOSFET): Đóng vai trò chính trong việc chuyển mạch dòng điện qua loa.
- Bộ lọc thông thấp (Low-pass filter): Loại bỏ các thành phần tần số cao không mong muốn, chỉ để lại tín hiệu âm thanh ở tần số mong muốn.
Ưu Điểm Của Mạch Class D
Một trong những ưu điểm lớn nhất của mạch class D là hiệu suất năng lượng rất cao, thường lên tới 90% hoặc hơn. Điều này có được là nhờ các transistor chỉ ở trạng thái bật hoặc tắt hoàn toàn, giảm thiểu năng lượng bị tiêu tán dưới dạng nhiệt. Do hiệu suất năng lượng cao, mạch class D không cần các bộ tản nhiệt lớn, cho phép thiết kế các bộ khuếch đại nhỏ gọn hơn. Điều này rất hữu ích trong các thiết bị di động và những nơi không gian hạn chế. Với ít năng lượng bị tiêu tán dưới dạng nhiệt, mạch class D ít tỏa nhiệt hơn, giúp kéo dài tuổi thọ của các linh kiện và giảm nhu cầu về hệ thống làm mát. Các mạch class D có thể dễ dàng tích hợp vào các hệ thống điện tử khác, nhờ vào kích thước nhỏ gọn và hiệu suất cao, làm cho chúng trở thành lựa chọn phổ biến trong các thiết bị âm thanh hiện đại.
Nhược Điểm Của Mạch Class D
Do hoạt động ở tần số cao và sử dụng kỹ thuật PWM, mạch class D có thể tạo ra nhiễu điện từ (EMI), ảnh hưởng đến các thiết bị điện tử khác và gây ra nhiễu trong tín hiệu âm thanh. Việc thiết kế các bộ lọc tốt và vỏ chống nhiễu là cần thiết để giảm thiểu vấn đề này. Mặc dù chất lượng âm thanh của mạch class D đã được cải thiện đáng kể, nhưng trong một số trường hợp, đặc biệt là trong các hệ thống âm thanh chuyên nghiệp, nó có thể không đạt được mức độ tinh khiết như các mạch class A hoặc AB. Điều này là do sự hiện diện của các thành phần tần số cao và độ méo tín hiệu nhỏ. Thiết kế mạch class D phức tạp hơn so với các mạch khuếch đại truyền thống, đòi hỏi kỹ thuật điều khiển chính xác và quản lý nhiệt độ tốt để đảm bảo hoạt động ổn định.
Ứng Dụng Của Mạch Class D
Mạch class D được sử dụng rộng rãi trong nhiều lĩnh vực do các ưu điểm nổi bật của nó. Nhờ vào hiệu suất cao và kích thước nhỏ gọn, mạch class D là lựa chọn lý tưởng cho các loa di động, giúp tiết kiệm pin và cung cấp âm thanh mạnh mẽ. Trong các hệ thống âm thanh gia đình, mạch class D giúp giảm thiểu kích thước và tản nhiệt, cho phép thiết kế các ampli nhỏ gọn nhưng vẫn mạnh mẽ. Dù có một số hạn chế về chất lượng âm thanh, mạch class D vẫn được sử dụng trong các thiết bị âm thanh chuyên nghiệp như ampli công suất cho sân khấu và hệ thống âm thanh lớn, nhờ vào hiệu suất và công suất cao. Mạch class D cũng được ứng dụng trong các hệ thống âm thanh ô tô và các ứng dụng công nghiệp, nơi mà hiệu suất và tản nhiệt thấp là những yếu tố quan trọng.
